首达高有限公司|SOLDER COAT CO.,LTD.
低成本/无铅焊锡合金 LSS系列
由于银含量低，因此与SAC305相比成本约可降低20～40％。
如果负荷小，可发挥与SAC305同等的蠕变持久寿命。
合金成分
| 产品名称 | Sn | Ag | Cu | Ni | Ge |
|---|---|---|---|---|---|
| LLS 219（SAC305） | Bal. | 3.0 | 0.5 | - | - |
| LLS 225 | Bal. | 0.3 | 0.7 | - | - |
| LLS 227 | Bal. | - | 0.7 | - | - |
| LLS 227N※1 | Bal. | - | 0.6 | 0.05 | ≦0.01 |
※1：从日本斯倍利亚股份有限公司获得授权
成本比较
| 产品名称 | 成本比较 |
|---|---|
| LLS 219（SAC305） | 1.00 |
| LLS 225 | 0.65 |
| LLS 227 | 0.60 |
| LLS 227N | 0.62 |
代表性产品与SAC305的比较
基于锡锭的比较
基于锡锭的比较
流动性～润湿性比较～
LLS 227L确保与LLS 219相近的焊接性
机械特性
| 产品名称 | 强度（MPa） | 伸长（%） |
|---|---|---|
| LLS 219（SAC305） | 39.7 | 46 |
| LLS 225 | 34.6 | 50.3 |
| LLS 227 | 29.0 | 52.8 |
| LLS 227N | 30.0 | 53.1 |
拉伸强度：5mm/min

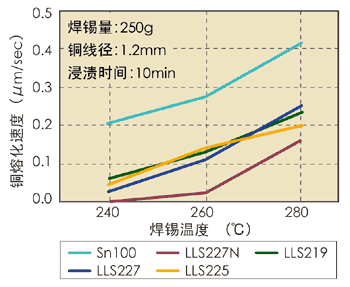

铜熔化速度
