ソルダーコート株式会社
低コスト／鉛フリーはんだ合金 LLSシリーズ
●銀含有量が少ないため、SAC305と比較してコストが約20〜40%低減できます。
●低荷重であればSAC305と同等のクリープ寿命を発揮します。
合金組成
| 品名 | Sn | Ag | Cu | Ni | Ge |
|---|---|---|---|---|---|
| LLS 219（SAC305） | Bal. | 3.0 | 0.5 | - | - |
| LLS 225 | Bal. | 0.3 | 0.7 | - | - |
| LLS 227 | Bal. | - | 0.7 | - | - |
| LLS 227N※1 | Bal. | - | 0.6 | 0.05 | ≦0.01 |
※1：（株）日本スペリア社よりライセンスを取得
コスト比較
| 品名 | コスト比較 |
|---|---|
| LLS 219（SAC305） | 1.00 |
| LLS 225 | 0.65 |
| LLS 227 | 0.60 |
| LLS 227N | 0.62 |
代表的な製品とSAC305との比較
インゴットベースでの比較
インゴットベースでの比較
フロー性〜ぬれ比較〜
LLS 227Lは、LLS 219と同等に近いはんだ付け性を確保
機械特性
| 品名 | 強度（MPa） | 伸び（%） |
|---|---|---|
| LLS 219（SAC305） | 39.7 | 46 |
| LLS 225 | 27.2 | 50.3 |
| LLS 227 | 21.6 | 52.8 |
| LLS 227N | 26.8 | 53.1 |
引張り速度 5mm/min

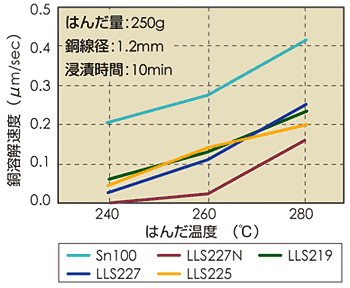

銅溶解速度
